Materiais Compósitos Magnéticos Macios

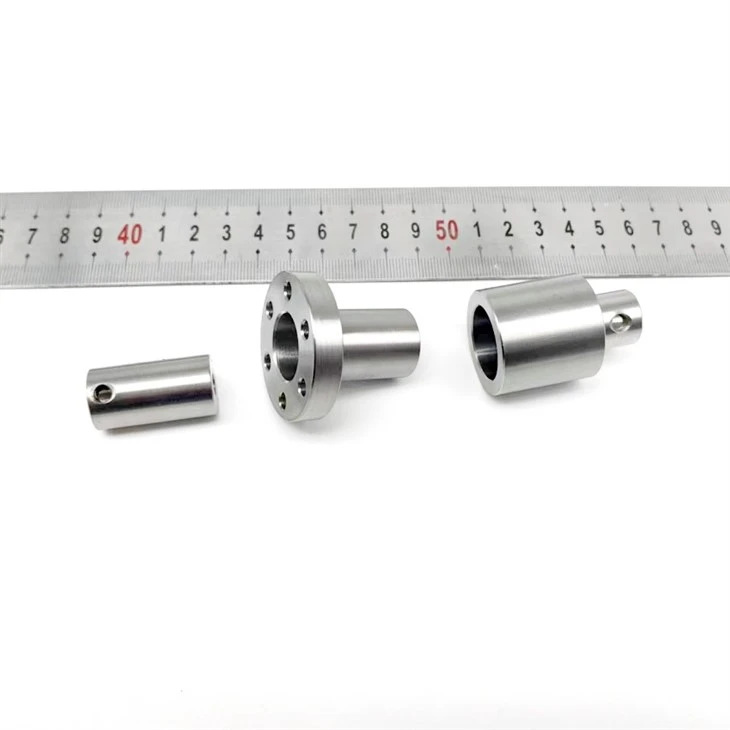

O acoplamento magnético, também chamado de acoplamento magnético permanente, é um tipo de método de transmissão que conecta o motor e outro dispositivo por força magnética permanente. Atua principalmente nas bombas de acionamento magnético, que transportam soluções corrosivas, voláteis, inflamáveis, explosivas e tóxicas sem vazamento. O acoplamento magnético permanente consiste em acoplamento externo, acoplamento interno e cobertura de contenção (manga espaçadora). A aparência do acoplamento magnético permanente abordou completamente os problemas de vazamento existentes na vedação dinâmica de certos dispositivos mecânicos.

O acoplamento magnético permanente funciona usando a energia gerada por ímãs permanentes. Nenhuma fonte de alimentação externa é necessária. Estes são ímãs permanentes, não eletroímãs. Os imãs são instalados alternando entre os pólos em posição lado a lado e oposta, como visto no diagrama.

Seleção de Materiais:

Ímã: é baseado em requisitos de temperatura de trabalho e resistência à corrosão.

NdFeB – Temperaturas até 150 graus. Proteção contra corrosão necessária.

Cerâmica – Temperaturas de até 250 graus. Proteção contra corrosão não necessária.

SmCo – Temperaturas de até 350 graus. Proteção contra corrosão opcional.

Carcaça: aço carbono normal, aço inoxidável (304, 316, 416 etc.), superligas de níquel (Inconel, Hastelloy, Monel, etc.)

Manga espaçadora: aço inoxidável, super ligas de níquel (Inconel, Hastelloy, Monel, etc.), plásticos (Nylon, Teflon, etc.), Cerâmica.

1. Obtenha transferência de potência com vazamento zero, transformando a vedação dinâmica tradicional em vedação estática.
2. Obtenha um funcionamento estável do dispositivo sem contato, pois a transmissão de vibração pode ser evitada.
3. Pode ser aplicado em muitos ambientes de trabalho agressivos: inflamável, explosivo, corrosivo, úmido, alto teor de poeira, alta temperatura, baixa temperatura etc.
4. Economia de energia: a eficiência é melhorada enquanto a velocidade de carga se ajusta.
5. A exigência de torque é flexível: varia de 100mNm. a 1000N.m, que pode ser personalizado.

Precisamos da sua ajuda para projetar o acoplamento magnético permanente.

1. Quanto torque (força) você gostaria de transmitir?
2. Qual é a velocidade de trabalho? (velocidade ou RPM)
3. Qual é a faixa de temperatura operacional?
4. A cobertura de contenção é necessária? Que diferencial de pressão você gostaria que o projeto acomodasse?
5. Referência de dimensões

Acoplamento Externo

1). Tamanho do eixo

2). Tipo de montagem

• Parafuso de ajuste e chave
• Compressão (extremidade do eixo roscado)
• Taper Lock (não disponível em todos os tamanhos)

3). máx. OD

4). máx. Comprimento

Acoplamento Interno

1). Tamanho do eixo

2). Tipo de montagem

• Parafuso de ajuste e chave
• Compressão (extremidade do eixo roscado)
• Taper Lock (não disponível em todos os tamanhos)

3). máx. Comprimento
